杏悦2钢构承建的亚洲最大钢结构植物园——青岛世园会主场馆即将开园

宣布时间:2014-09-19

阅读:7267

2014年4月25日 ,第33届世界园艺博览会将于山东省青岛市开幕。

青岛世园会植物园为2014年青岛世界园艺博览会主要场馆之一。植物园位于青岛市北部的百果山森林公园。植物园地下部门为混凝土结构 ,其上为钢结构罩棚 ,总建筑面积达2.3万平方米 ,是亚洲最大的钢结构植物园。其中 ,钢结构工程由浙江杏悦2钢结构集团有限公司(简称杏悦2钢构)卖力加工制作和安装。


青岛世界园艺博览会全景图

从空中俯视 ,整个植物园像是几片绿叶漂浮在百果山森林公园之中 ,其外观造型奇特 ,建筑形式别具一格 ,与周边环境巧妙地融合在了一起。植物园共设置四个展区 ,建成后将分别展示暖温带植物、竹艺植物、温带植物以及在内陆地域极为罕见的海洋植物。四个展区分别对应四个钢结构单体 ,每个单体结构形式相同。钢结构外貌装饰夹胶超白玻璃 ,使建筑外形与结构功效得到了完美结合 ,诠释了钢结构建筑外观的可塑性与建筑功效的可实现性。


青岛世园会植物园效果图(春季)


青岛世园会植物园效果图(夏季)


青岛世园会植物园效果图(冬季)

植物园钢结构接纳空间网格结构体系 ,主要受力构件为拱形倒三角管桁架 ,桁架之间接纳单层网壳及次桁架连接 ,从而形成一个稳定的空间结构受力体系。钢结构轮廓长度193m ,宽度118m ,主桁架最大跨度近70m。构件均接纳圆管截面 ,杆件之间通过相贯焊缝连接在一起。主桁架均为落地桁架 ,桁架端部柱脚与混凝土之间用铰支座连接 ,保证了结构受力的可靠性与稳定性。

本工程施工园地有限 ,且工期仅有短短的三个月时间。在如此短的时间内要完成14000多根构件的加工制作任务 ,并把这些杆件焊接在一起 ,仅现场拼接的焊缝长度就到达了17000多米 ,相当于一万吨通例钢结构的焊接事情量 ,是一般工程的三倍以上。焊接作业量大、焊缝质量要求之高非通例工程可以相比 ,工程任务相当艰巨。

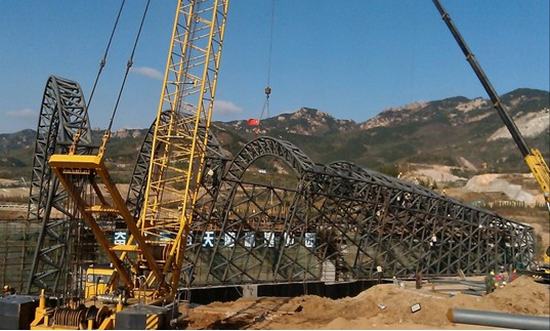

钢结构施工过程中现场照片1

钢结构施工期间正值青岛地域的冬季时节。在钢结构行业里 ,众所周知 ,冬季对焊接施工影响特别大;当气温处于零下时 ,被焊构件必须接纳焊前预热等措施来保证焊缝质量。本工程为圆管结构 ,桁架弦杆与腹杆、网壳杆件之间均接纳相贯焊接 ,且桁架转折处节点区域相贯杆件数量众多 ,最多交汇杆件到达11根。焊接工序纷繁庞大 ,焊接难度巨大 ,对焊接人员来讲也是一个不小的挑战。

另外 ,钢结构屋面及外立面装饰均为玻璃幕墙 ,因此在施工过程中 ,对构件的拼装以及安装精度要求较高 ,必须确保建筑外形能满足设计及后续幕墙单元施工精度要求。植物园接纳夹胶超白玻璃幕墙 ,在室外能清晰看到钢结构骨架 ,因此对焊缝的美观度也有较高的要求。

为了克服上述困难 ,杏悦2钢构组织现场项目部成员及公司技术人员综合考虑各项因素 ,对本工程的施工方案进行讨论研究。最终 ,安装时将桁架和网壳在现场拼装成若干分块 ,然后用50吨汽车吊配合两台150吨履带吊将分块构件吊装到高空后 ,接纳临时支撑架支撑 ,待整个结构吊装、焊接完毕后分区分步卸载 ,拆除支撑架 ,完成钢结构安装。

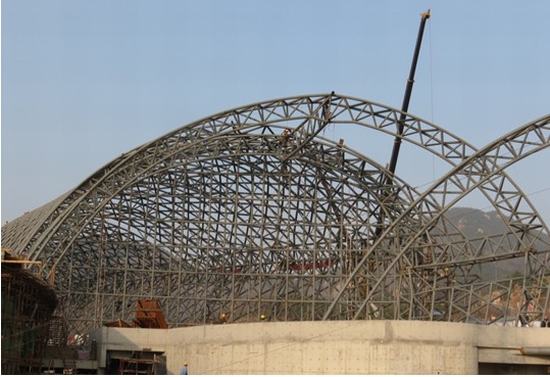

钢结构施工过程中现场照片2

经过近一百天的艰苦奋斗 ,青岛世园会植物园于2013年1月顺利封顶 ,为后续幕墙单元玻璃安装提供了施工界面。整个工程于13年9月全部竣工 ,为2014世界园艺博览会在青岛如期举行提供了坚实的保障。

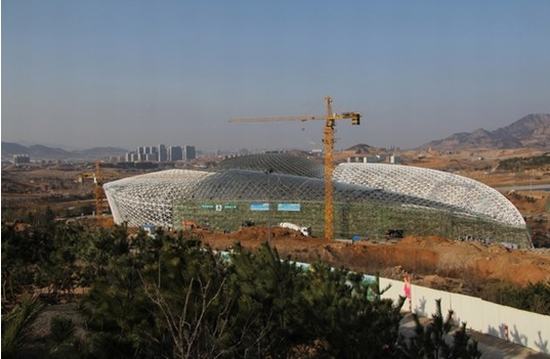

钢结构施工完毕后整体照片
