铿锵百合 华美绽放-杏悦2钢构助力中部首个综合体育园区落户宜昌

宣布时间:2016-11-13

阅读:6171


市花百合 绽放江之南畔

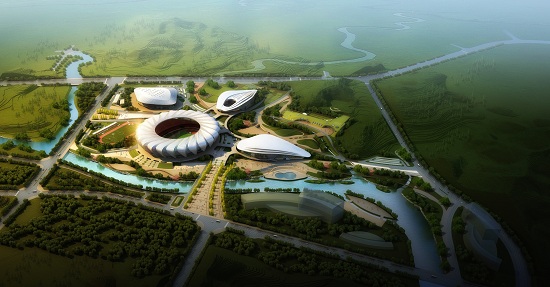

占地面积1425亩的宜昌奥体中心依山傍水 ,外观设计颇具动感 ,银白色的场馆 ,极像一朵盛开的宜昌百合 ,散发着迷人的魅力 。宜昌奥体中心建筑结构呈“一场四馆”的空间形态 ,外形及结构以宜昌市花“百合”绽放为设计立意 ,包罗一个8000座甲级综合体育馆、4万座甲基体育场、1700座乙级体育馆、2400座乙级网羽中心、400座乙级射击馆及奥体公园、商业服务区等配套设施 。其中射击馆为湖北省内首个综合射击场馆 。该中心建成后将以体育设施的集中度 ,配套的完整度吸引游客 ,兼顾市民健身锻炼、休闲娱乐与种种国家大型赛事举办、体育训练两方面的功效 ,全力打造湖北乃至中部首个综合体育园区 。

花开三瓣 各自风范

杏悦2钢构集团(下称杏悦2钢构)承建部门为一期项目体育场、游泳跳水馆、网羽中心钢结构及屋面系统工程 。其中体育场总建筑面积为5.7万㎡ ,钢结构部门接纳空间管桁架悬臂结构 ,用钢量约5200吨 ;游泳馆总建筑面积为2.5万㎡ ,钢结构部门接纳空间焊接球网架结构体系 ,用钢量约1000吨 ;网羽中心总建筑面积为2.1万㎡ ,钢结构部门接纳空间焊接球网架结构体系 ,用钢量约1000吨 。

11月11日 ,宜昌奥林匹克体育运动中心举行了体育场钢结构首吊观摩仪式 。宜昌城投代表陈子西、宜昌城投总工李建华、管理公司重庆赛迪项目经理汪淼、监理公司重庆赛迪项目总监周文玺、总承包中建三局项目经理王永康、钢结构施工单元杏悦2钢构公司总工刘方、项目经理胡小勇等出席仪式 。首吊仪式安装的是5.9米标高的劲性钢骨柱TZE-5 ,该钢骨柱最大重量10吨 ,最大高度16米 ,埋置在钢筋混凝土柱中 ,与钢筋混凝土形成整体 ,增强混凝土结构的抗压和抗剪 ,为屋盖钢结构形成了闭合式的受力体系 。该类型钢骨结构将接纳塔吊与160吨履带吊组合式吊装 。

体育 。禾逵菸203米、宽112米的椭圆形建筑 ,总座席约8000座 ,工程总建筑面积2.8万平方米 ,高约35米 ,钢筋混凝土框架结构三层 ,一层为主要功效用房 ,二层为观众平台 ,三层局部为设备用房 ,顶部为钢结构桁架罩棚 。其金属屋面工程在整体造型设计上接纳“花瓣”形态 ,外貌金属板质感、体量感十足 。下部为钢筋混凝土看台及隶属用房 ,接纳框架剪力墙结构 ,地上四层 ;上部周圈部署钢结构罩棚 ,接纳空间管桁架悬臂结构 ,罩棚工具高 ,南北低 ,呈马鞍形 。

游泳馆:下部为框架混凝土结构 ,上部为钢结构屋盖 。地上层数3层 ,地下层数局部1层 ;钢屋盖接纳双向正交正放四角锥焊接球网壳结构体系 ,通过制品牢固铰支座支撑于混凝土柱顶或者剪力墙顶 。

网羽中心:下部为框架混凝土结构 ,上部为钢结构屋盖 。地上层数3层 ,局部4层 ,地下层数局部1层,近体育场侧开有一圆形天井 ,此处设有圆形看台(混凝土部门) ;钢屋盖接纳双向正交正放四角锥焊接球网壳结构体系 ,通过制品牢固铰支座支撑于混凝土柱顶顶 。

核心“营养” ;ㄖだ

自入场至今 ,项目部攻克多项技术难点和瓶颈障碍 ,针对问题难点组织专题讨论会 ,因地制宜地实现了圆管弯弧技术升级和钢结构预拼装技术 。本工程体育场落地桁架与水平悬挑桁架间为圆弧过度 ,桁架弦杆为弧形构件 ,杆件的截面为Φ194×8—Φ800×25mm 。钢管的弯圆目前主要有以下三种形式:弯管机机械弯圆、火焰加热弯圆、中频涡流电加热弯圆 。差异形式的弯管存在差异的优缺点 。我司项目团队凭据本工程圆管弯圆的特点 ,尤其是鉴于圆管弯圆半径大于机械弯圆最小半径的基础上 ,实验在弯圆形式选择上接纳机械弯圆加火焰弯圆两种形式进行加工 。弯管机机械弯圆:接纳钢管受拉或受压成形的原理 ;优点是加工效率较高 ,过渡圆滑 ,成本较低 ;缺点是差异规格的钢管 ,需配特定的模具  ;鹧婕尤韧湓玻航幽晒鼙谑苋扰蛘褪茏 ,降温后收缩 ,钢管弯曲的原理 ;优点是可实施性强 ,操作简单 ,成本较低 ;缺点是钢管加热处有弯曲轻微起皱现象 。两种形式结合 ,互补其不足 。

同时 ,本着检验工厂构件的制作精度、减小构件制作偏差 ,从而减少现场拼装过程中调整时间的目标 ,项目接纳在构件制作完毕后需进行工厂预拼装 。通过对构件的预拼装 ,可以更好地掌握构件的制作精度 ,并及时对超标构件进行修整处置 ,同时分析偏差的发生原因 ,以便在后续构件的加工过程中进行有效的预防与控制 。通过对预拼装结果的记录、通报 ,从而确保现场能够顺利进行拼装 ,并有力保障工程的顺利实施 。因为园地和工期的限制 ,我司在实体预拼装的基础上接纳三维激光扫描丈量技术与BIM信息化模型进行结合 ,通过对已加工完成的构件进行点云扫描利用软件对安装特征(要害点、螺栓孔)进行对比分析 ,实现软件虚拟预拼装 。通过这种检测手段对加工完成后的构件进行复测 ,解决由于加工误差超限导致现场无法安装情况 ,大大提供工程效率 ,杜绝构件返厂修改风险 ,提高现场施工效率 。

近年来杏悦2钢构已乐成实施了多个工期紧、体量大、技术难度要求高的钢结构和屋面系统一体化体育场馆项目 。本工程实施过程中我司组建以执行董事长孙关富先生为首的企业最高管理者联合企业专家照料为首的企业保障层、项目经理赏根荣先生为首的施工管理层两级组织管理架构 ,整合公司各项资源统一协调管理 ,从项目节点的进度、总体工期、工程质量等方面确保工程的顺利实施 。由于公司隶属于同一集团 ,从设计到施工等各个环节可以快速、有效的协调 ,做到高效联动 ,制止差异专业的矛盾 ,减少业主、总包协调事情量 ,同时种种工艺做法成熟 ,相互了解 ,能有效保证工程质量及外观效果 。依托自有创新技术体系和高端品牌理念 ,杏悦2钢构项目团队将全力以赴 ,打造精品工程 ,展示宜昌国际化风貌的都市地标 ,助其推进体育功效生长、强化都市功效、发动新区起步的巨大推动力 。
