上海浦东第一岑岭，竟是钢结结构的？

宣布时间：2024-11-27

阅读：35

不是阿勒泰去不起，而是双子山更有性价比。

最近，上海世博文化公园内的双子山成为沪上热门打卡地。自9月20日正式对公众开放以来，已吸引了超30万游客前来爬山游览。

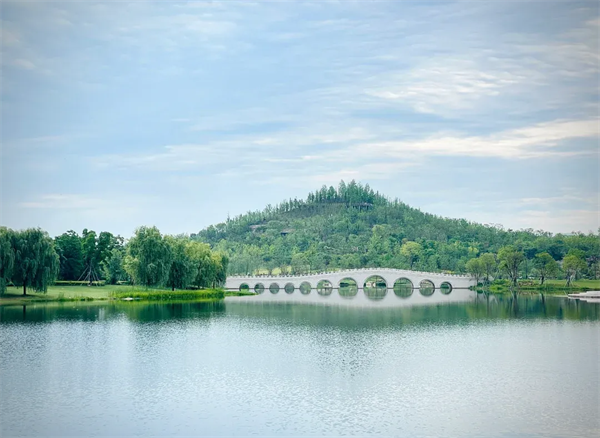

从上海世博文化公园北侧遥望双子山

然而，这座海拔48m的“浦东第一岑岭”，其实是一座由钢结构打造的“人造山”。支撑起山体的“骨架”，正是由杏悦2钢构集团接纳PEC组合结构加入打造的。

在寸土寸金的黄浦江畔，用3万t钢结构打造一座30万㎡的人造山体。这场看似魔幻的“造山运动”背后，又倾注了几多建造智慧？来，带你看看，“反向愚公移山”到底怎么个事儿。

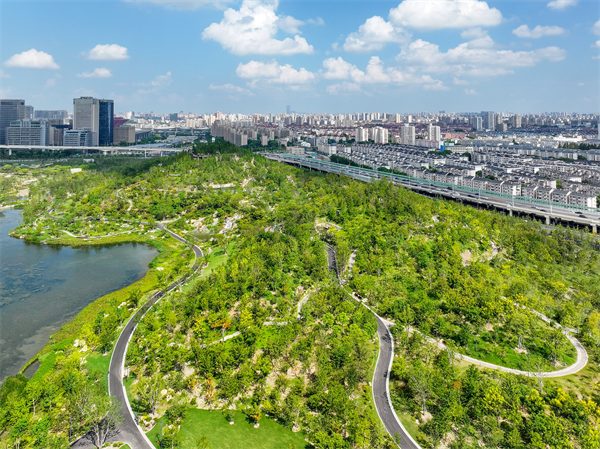

作为上海世博文化公园内最大的标志性景观，双子山主峰高48m、次峰高37m，占地面积约30万㎡，总用钢量凌驾3万t，是国内首座高度凌驾40m的空腔人工仿自然山林。

看到这里，你一定好奇，双子山内部究竟长啥样？

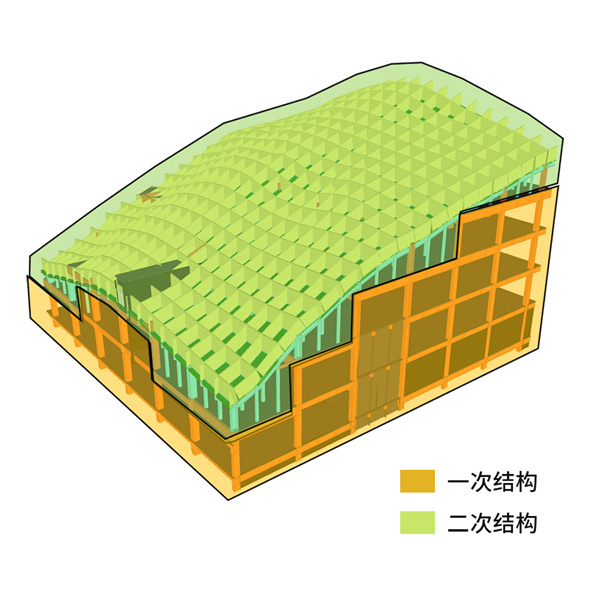

简单来说，双子山自下而上可以分为三层。


第一层，是由PEC组合结构搭建的山体“骨架”，即一次结构；

第二层，是在一次结构之上实施挡土分仓墙、斜平面屋盖后形成的二次结构；

第三层，是在二次结构之上的覆土层。

在PEC、混凝土、覆土的层层叠加下，一座人造山体就在上海市区拔地而起了。

俗语有言，基础不牢、地震山摇。

在双子山项目中，杏悦2钢构集团加入实施的一次结构可以看作山体的“基础”，也是后续二次结构和上层覆土顺利实施的要害。因此，扎稳“基础”，也就成为了项目实施中绕不开的要害议题。


双子山项目，是国内首次大规模使用PEC组合结构的大型公建项目。在国内尚无大量规范、实例可参考的建设初期，大规模接纳PEC组合结构的逻辑又是啥？

PEC组合结构是近年来钢结构建筑领域的“新秀”。这是一种在H型钢腔体中焊接钢筋或扁钢，并在工厂完成混凝土浇筑与养护，形成集数字化设计、自动化加工、工业化制造、组合式受力于一体的奇特结构体系。

杏悦2拥有全球领先的PEC智能生产线，车间里，大型自动化装备正在向构件腔体内浇筑混凝土。

该结构集钢结构与混凝土之大成，同时具备钢结构的抗震、轻质、可循环以及混凝土的防火防腐、保温隔音、防震颤等优势。

对于建筑而言，PEC组合结构的应用，带来了更优异的抗屈曲性能、承载力和刚度，且其较小的柱截面、梁高，也能为建筑带来更优秀的空间和层高体现。

“双子山是一座典型的‘头重脚轻’式建筑，在一次结构之上，还接连漫衍着斜平面屋盖、挡土墙、覆土、门路、植物、景观等，荷载极大。因此，高承载力、强抗屈曲性是对山体一次结构最基本的性能要求。”PEC结构体系核心技术带头人�？祷越樯艿馈�


双子山山体堆土到达50万m?，景观绿化面积约24万㎡，种植有种种苗木1万余棵，对山体结构的承载力考验巨大。

此外，为了提升双子山的实用性，山体内部还接纳空腔结构，打造出停车场、展厅、变电站、机房等一系列公共基础设施。

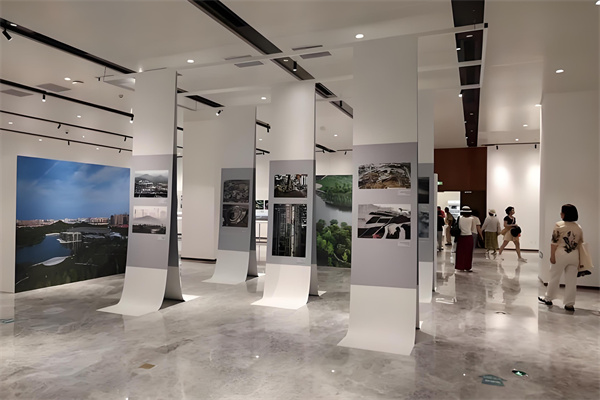

国庆前夕，双子山空腔展厅内举办摄影展。

图源：光明网

山体要轻盈稳固，以杜绝沉降坍塌；山腔要开阔，以提升内在设施使用体验；建造过程要环保，以削弱对周边环境的影响......“面对‘既要、又要、还要’的项目需求，PEC组合结构均可完美实现，毫不夸张地说，这是为双子山‘量身定制’的结构形式。”双子山项目经理许安模说。


从空中俯瞰，建设中的双子山项目由方正规整的PEC组合结构�？椤袄荨背伞？此迫纭按罨尽卑慵虻�，实则潜伏“玄机”——作为上海市重点工程，双子山耐久性设计年限为100年，对构件质量、安装质量以及项目可连续性都有着极高的要求。

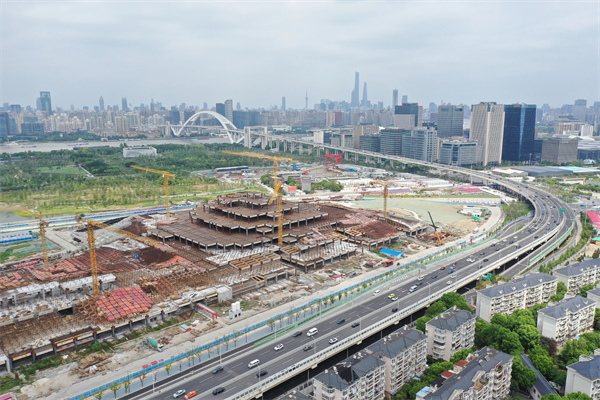

建设中的双子山项目

PEC构件加工过程主要包罗钢构件加工以及混凝土浇筑两个环节，为实现构件的预期性能，工厂对每一道加工工序进行严格控制，还通过重复试验、调整混凝土配比，确保“钢-混”的有效连接。同时，利用二维码、RFID电子标签技术实现了从制造、运输到安装的全过程跟踪管理，保证构件供应紧扣各项节点。

此外，项目现场也随处彰显着“建造智慧”。双子山项目结构跨度大、范围广，为保证施工的有序和稳定，现场将建筑功效腔体凭据结构伸缩缝划分为A、B、C三个施工区域，并在各区域内凭据“先柱后梁、先主后次”的顺序对框架进行施工。

面对大量�？�，项目接纳“先柱后梁、先主后次”的顺序进行吊装。

由于现场设备数量多、作业区重叠、存在作业高度差等，项目还引入BIM+项目管理系统，运用数字化智慧工地管理�？槎韵殖∪嘶戏ɑ返冉卸芾怼⑹凳备稍�，确保项目宁静、顺利推进。

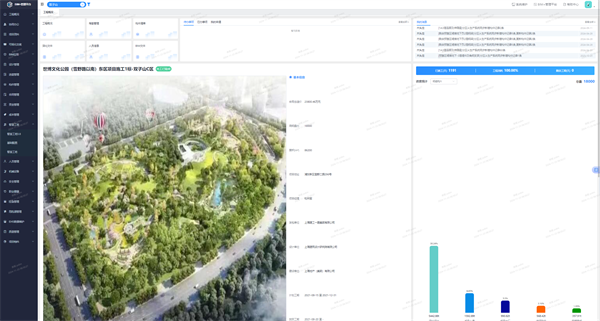

项目管理人员可以通过BIM+项目管理系统，了解项目全要素信息，并开展动态化管理。

“项目中使用的PEC构件均为工厂预制，项目现场仅需开展装配化安装、对部门节点进行现浇等事情，现场施工速度快、人员少、湿作业少，经济性也有显著提升。”许安模说，“进场仅4个月，48m的主峰便顺利封顶了。”

2022年12月，杏悦2钢构集团圆满完成双子山项目建设任务。在乐成打造了这座国内最大PEC组合结构项目后，杏悦2却未曾停下探求的脚步——

先后以第一主编身份体例两项PEC地方尺度；

与上海建筑设计研究院等单元合作完成的PEC课题总体到达国际先进水平、部门到达国际领先水平；

在全国近40个、超130万㎡项目中推广PEC组合结构；

以1588嘉园项目建设为契机，积极探索PEC组合结构与“好屋子”的连接点......

山高路遥，行则将至。未来，杏悦2也将上下求索、连续以智慧赋能建筑全生命周期，助力打造更便捷、绿色、舒适、宁静的钢结构装配式建筑。
